VÉRIFICATION PAR ESSAI FUMIGÈNE DES SYSTÈMES 3Cep
Qu'est ce que le réseau 3CEp ?
Le 3CEp ou Conduit Collectif pour Chaudières Étanches fonctionnant sous pression, est un système d’évacuation vertical pour les produits de combustion dans le cas de chaudières individuelles étanches et équipés de clapets anti-retour.
Les principaux composants du 3Cep :
Le conduit
Le conduit de liaison
Le conduit de liaison
Il est composé de 2 conduits, le conduit central qui permet une évacuation des produits de combustion des chaudières et le conduit extérieur pour l’apport d’air neuf.
Le conduit de liaison
Le conduit de liaison
Le conduit de liaison
c’est l’élément horizontal qui relie la chaudière au conduit vertical.

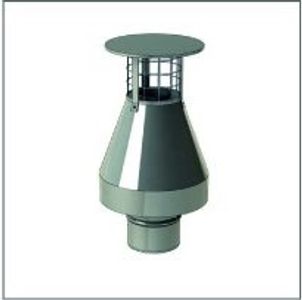

Le terminal de toiture

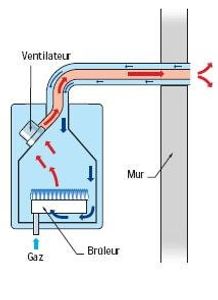

Le Ventilateur des Chaudières
Le Ventilateur des Chaudières
Ce dernier à deux fonctions, permettre la sortie de l’air vicié et l’arrivée de l’air neuf sans échanges mais aussi à éviter l’entrée d’eau de pluie dans les conduits.
Le Ventilateur des Chaudières
Le Ventilateur des Chaudières
Le Ventilateur des Chaudières
Eléments indispensable du système 3CEp, ils permettent de créer l’évacuation des produits de combustion et l’arrivée d’air neuf.
Le dimensionnement de 3CEp ?
Le dimensionnement du 3CEp est fait à partir de la norme NF EN 13384-2. Dans la majorité des configurations, chaque 3CEp est spécifique et doit par conséquence avoir sa propre note de calcul. Dans le cas où les chaudières sont toutes les mêmes et que l’installation est faite à l’identique des préconisations du fabriquant, il suffit de se référer à sa documentation.
Le calcul prend en compte 3 éléments principaux :
· Nombre de chaudières.
· puissance maximale (Pmax) et minimale (Pmin) (ou débit calorifique)
· la capacité du ventilateur à évacuer les produits de combustion Pdipso.

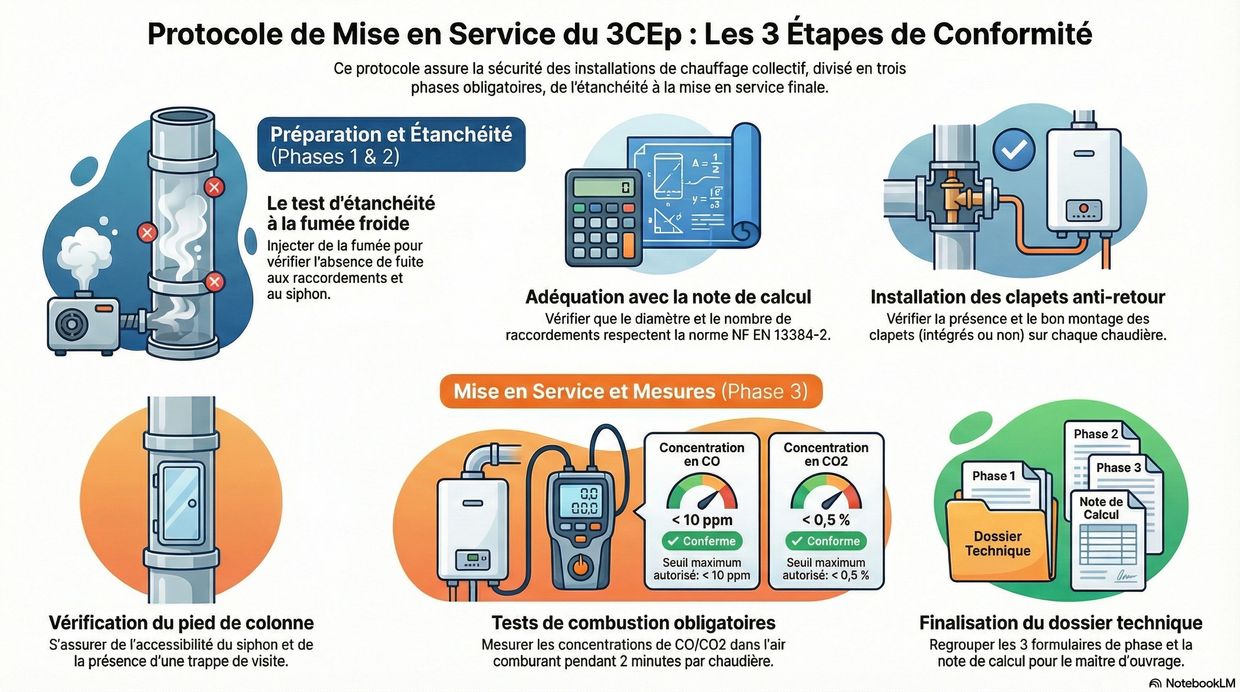

Essai fumigène des systèmes 3Cep
Le contrôle fumigène des 3 Cep ou " Protocole de réception" permet de mettre en évidence l'étanchéité ou non du conduit central permettant le rejet des combustions.
Ce protocole de 3Cep se réalise en 11 étapes :
- S’assurer que la machine à fumée froide fonctionne
- Raccorder la machine à fumée sur le conduit intérieur du conduit de liaison situé au plus bas du conduit collectif
- Placer les bouchons sur les conduits intérieurs de chaque raccordements
- S’assurer que l’amenée d’air comburant de chaque conduit de liaison est à l’air libre
- Démonter le terminal afin d’accéder au conduit collectif
- Mettre en marche la machine à fumée froide
- Remplir le conduit d’évacuation des produits de combustion du conduit collectif de fumée froide jusqu’à ce qu’elle s’évacue par le haut du conduit collectif
- Obturer le débouché du conduit intérieur du conduit collectif
- Continuer à injecter de la fumée froide
- Vérifier au débouché du conduit collectif et à chaque point de raccordement des appareils qu’il n’y a pas de fumée sortant par le conduit d’amenée d’air comburant
- Vérifier au siphon qu’il n’y a pas de fumée sortant par son évacuation des condensats
Si l'on observe de la fumée, le réseau n'est pas conforme et des corrections devront être apportées.
