La perméabilité à l'air des réseaux de ventilation

perméabilité à l'air perméabilité réseau de ventilation mesure acoustique DPE RT2012 RE2020 equalis

 La perméabilité à l’air d'un réseau de ventilation représente l'étanchéité des gaines de ventilation. Sa mesure permet la détermination des écoulements aérauliques parasites causés par les défauts d’étanchéité du réseau hors moteur à une pression donnée.

Les exigences Réglementaires

perméabilité à l'air perméabilité réseau de ventilation acoustique étude thermique DPE RT2012 RE2020

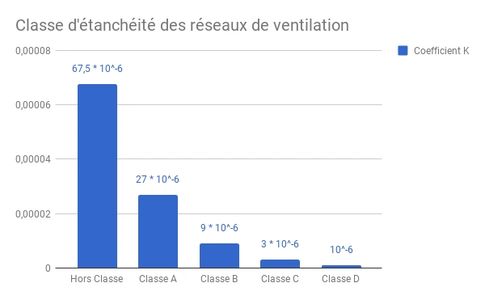

 Dans la réglementation thermique, le réseau est caractérisé par une classe d'étanchéité à l'air. Il y a quatre classes d'étanchéité: la classe par défaut, ou "hors classe" (la moins bonne, soit 2,5 fois la classe A) et les classes A, B et C, (la classe C étant la plus exigeante). Il existe également une classe D, non appliquée en France. Chaque classe a un facteur d'étanchéité du réseau f associé. Celui-ci est calculé en divisant le débit de fuite (en m3/s) par la surface de réseau testé en m² à une pression d'essai donnée.


  Suivant le type de construction, la pression d'essai, Pref, change (voir tableau ci-après). De plus, si la pression de fonctionnement en sortie du moteur VMC ou CTA installé est supérieure à Pref (Pdesign, indiquée dans les spécifications du constructeur), un test à chacune des deux pressions Pref et Pdesign doit être effectué et validé.

perméabilité à l'air perméabilité réseau de ventilation acoustique étude thermique DPE RT2012 RE2020

La Réglementation Thermique 2012 ne donne pas d'exigence pour l'étanchéité à l'air des réseaux (la classe par défaut est donc appliquée), donc aucun test réglementaire n'est nécessaire. Cependant, une classe peut être exigée par l'étude thermique, auquel cas une justification du niveau atteint doit être apportée en fin de travaux (test de perméabilité à l'air des réseaux de ventilation).

La mesure de perméabilité à l'air d'un réseau de ventilation n'est valide, dans le cadre de la RT 2012, que si elle est réalisée par un opérateur autorisé par le ministère en charge de la construction, appelé opérateur 8721. Conformément à l'arrêté du 11 décembre 2014, celle-ci doit être réalisée selon le fascicule documentaire FD E 51-767 et ses normes associées.

Bien que la mesure de perméabilité à l’air d'un réseau de ventilation soit la manière la plus courante de vérifier les exigences de la RT-2012, la réglementation permet également la validation de ces exigences par la mise en place d’un suivi de démarche qualité, qui doit être validée par un organisme certificateur accrédité et conventionné avec le ministère en charge de la construction.

Suivi chronologique d'une opération

perméabilité à l'air perméabilité réseau de ventilation acoustique étude thermique DPE RT2012 RE2020



La gestion de l’étanchéité à l’air d’une opération se fait en plusieurs étapes au cours du chantier, qui sont malheureusement trop souvent négligées ou non réalisées. Cela peut s’avérer catastrophique pour la validation de l'attestation de fin de chantier.

  • Pour commencer, une réunion de sensibilisation impliquant aussi bien le constructeur et les sous-traitants que le thermicien et l’architecte doit être conduite. Une réflexion globale autour du projet est nécessaire pour cibler toutes les parties sensibles du bâtiment le plus tôt possible.
  • Ensuite, un ou plusieurs tests intermédiaires (pré-requis) sont effectués dès qu’une colonne ou une ramification horizontale est raccordée.
  • Pour finir, le ou les tests réglementaires finaux sont effectués (pré-requis) quelques semaines avant la livraison du projet afin de pouvoir effectuer les potentiels correctifs soulevés par l’opérateur.

Mode opératoire

perméabilité à l'air perméabilité réseau de ventilation acoustique étude thermique DPE RT2012 RE2020



Un test de perméabilité de réseau se déroule en plusieurs étapes:

  • Obturation des orifices de ventilations à l'aide de vessies
  • Installation du matériel de mesure (ventilateur, jauge de pression, sonde de pression)
  • Réglage des paramètres essentiels pour la mesure sur logiciel (température, altitude, Aj …)
  • Mesure permettant d’obtenir un résultat f en m3/(s.m²)
  • Recherche de fuites
  • Rédaction d’un rapport d’intervention avec fuites détaillées et éventuels correctifs à apporter

Si le résultat du test montre que l’exigence attendue n’est pas atteinte et que la mesure est obligatoire, il faut effectuer des corrections et recommencer une nouvelle mesure jusqu’à obtenir un résultat satisfaisant.

La démarche qualité

perméabilité à l'air perméabilité réseau de ventilation mesure acoustique DPE RT2012 RE2020 equalis

  Dans le cadre de la RT2012, la mesure de perméabilité à l’air est obligatoire pour les bâtiments résidentielles et les maisons. Afin de répondre à ses exigences, il est habituel d’effectuer des mesures réglementaires en fin de chantier. Cependant, il est également possible d’adopter une démarche de qualité de l’étanchéité à l’air du bâtiment, sous la supervision d’un organisme accrédité.De la même manière, une démarche qualité sur l’étanchéité à l’air des réseaux aérauliques est possible.Afin de faciliter la mise en place de cette dernière, une fiche pédagogique a été élaborée (téléchargeable ci-dessous). De plus, l’annexe du 19 décembre 2014 regroupe les éléments à fournir à l’organisme certificateur dans cette démarche (téléchargeable ci-dessous).La liste des organismes certificateurs accrédités est disponible ici et ici.Les derniers chiffres donnés par le CETE de Lyon en 2013 sont les suivants :

  • 80% des maisons individuelles suivant une démarche qualité atteignent un score de perméabilité de 0,4 m3/(m².an). Par comparaison, seulement 55% des maisons individuelles atteignent ce score sans démarche qualité.
  • Fin 2013, on comptait 33 agréments en cumulé pour la RT2012 et 24 pour le RT2005.
  • Il est courant de devoir passer en commission au moins deux fois avant de voir sa démarche qualité validée.

Téléchargements

fiche_pedagogique_DQ_reseaux (pdf)

Téléchargement

annexe du 19 décembre 2014 (pdf)

Téléchargement

Contrôle des réseaux "shunt"

perméabilité à l'air perméabilité réseau de ventilation acoustique étude thermique DPE RT2012 RE2020

Documents à fournir pour un devis

  • Étude Thermique (pdf et standardisé)
  • Plans CVC
